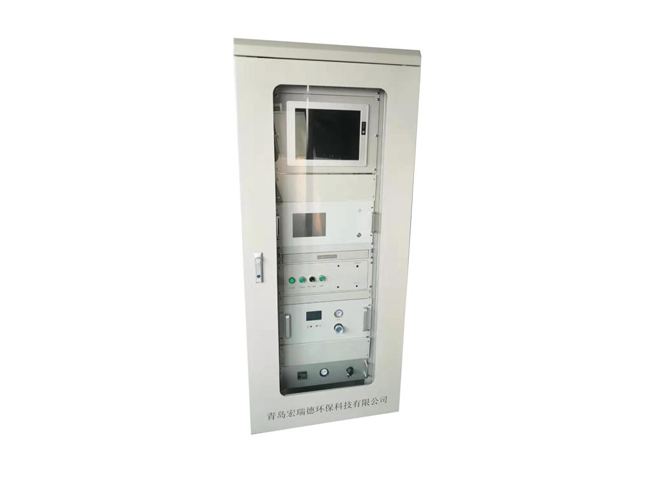

VOC在线监测系统

HRD-VOCs-200挥发性有机物排放连续在线监测系统(以下简称HRD-VOCs-200)可以实时在线连续监测环境中甲烷、总烃、非甲烷总烃、苯、甲苯、二甲苯、及温度、气压、流速相关参数,并对测量到的数据进行有效管理。

全国热线

400-0532-619

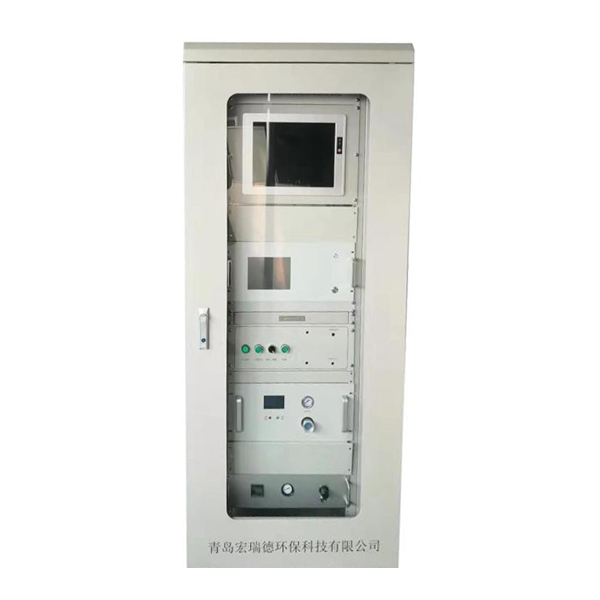

产品简介 / Introduction
VOC在线监测系统

HRD-VOCs-200挥发性有机物排放连续在线监测系统(以下简称HRD-VOCs-200)可以实时在线连续监测环境中甲烷、总烃、非甲烷总烃、苯、甲苯、二甲苯、及温度、气压、流速相关参数,并对测量到的数据进行有效管理。

HRD-VOCs-200的现场应用场景图如下,系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能,组网灵活,运行成本低。同时,系统采用模块化结构,组合方便,并且能够完全满足与企业内部的DCS系统和环保部门数据系统通讯的要求。

HRD-VOCs-200由挥发性有机物(甲烷、总烃、非甲烷总烃、苯、甲苯、二甲苯)监测子系统、温压流监测子系统以及数据采集与处理子系统构成。

VOC监测子系统主要由采样总管、预处理单元、分析仪、电控单元组成。为保证测量的长期准确性,系统集成有氮气、标气和零气,定期对系统进行零点和量程标定。

数据采集与处理子系统由HRD-VOCs-200监测软件构成。现场设备通过RS-485信号与机柜内的工控机进行通信。HRD-VOCs-200监测软件安装于工控机内,用于监测和汇总所有的气体浓度信息和工作状态信息,同时生成报表、存储数据、记录历史数据、与环保部门联网通信等功能。传输单元安装于机柜内部,将测量的参数转换成485信号送给客户的DCS系统。

使用环境条件 / Conditions of use

HRD-VOCs-200可以在恶劣的环境下长期安全运行,系统运行满足以下条件:

01. 供电电压:220(±10%) V AC/(50-60) Hz

02. 分析小屋内的系统部件环境温度:(5~35)℃

03. 分析小屋外的系统部件环境温度:(-30~60)℃

04. 湿度:(0-90%)RH

05. 气压:(86~106)kPa

06. 温度:常温

07. 所有设备的总用电量(KW):主机柜功率≤4.5 KW

08. 具有防尘、防雨、防雷、防低温和防火的设计。

系统主要技术指标 / parameter
性能和设计数据 单位 数据
系统数据
—机柜环境温度 5~35
—机柜环境湿度 %RH 20~90
—温度测量范围 -20~50
—采样气流量 L/min 3
—系统压缩空气需求量(峰值) L/min 50
—压缩空气压力范围 MPa 0.4~0.7
在线气相色谱仪
甲烷、总烃、非甲烷总烃分析仪
—制造厂家 -
—设备型号 -
—量程 mg/m3 甲烷  (0~200) mg/m3(以碳计 )
非甲烷总烃(0~200) mg/m3(以碳计 )
苯、甲苯、二甲苯(0-20)mg/m3(以碳计 )
—检出限 ppm 非甲烷总烃0.05ppm(以碳计)
苯、甲苯、二甲苯:1 ppb(以碳计)
—重复性 %F.S. ≤3
—分析周期 min 甲烷/总烃/非甲烷总烃1 min~3 min(可调)
苯、甲苯、二甲苯30 min~60 min(可调)
—零点漂移 %F.S. ≤±2%
—量程漂移 %F.S. ≤±2%

注:具体测量量程可根据买方需求和应用环境确定。


系统特点 / System Features

HRD-VOCs-200采用了多项特创性的技术,系统主要具有以下特点:

· 采用气相色谱法,是国际公认的VOC检测方法,满足美国EPA标准的技术要求;

· 采样管线、主流路器件选用抗腐蚀和惰性化的材料,减少样品吸附,数据可信度高;

· 具备自动吹扫功能,可自动去除滤芯表面的粉尘,延长滤芯使用寿命;

· 具备自动校准功能,无需值守,大限度减少维护量;

· 可监测总烃、非甲烷总烃和定制上百种有机废气,满足不同客户的监测需求;

组成部分详细介绍 / introduce

1、系统采样单元

一体化采样探头,主要由过滤器、采样杆及防雨罩组成。
采样装置:垂直层流式采样总管。
采样头:防止雨水和粗大的颗粒物落入总管,设计参考美国EPA 推荐是圆弧下弯式,可有效的防止雨水和粗大颗粒物进入,同时避免鸟类、小动物和昆虫进入总管。采样头的设计应保证采样气流不受风向影响,稳定进入总管。
采样总管:样品传输管线全程采用 PTFE 防腐材质(无挥发有机物),总管内径选择在 4mm,采样总管内的气流应保持层流状态,气流稳定层流,压力降小于 5Pa,系统气密性好,抽真空 80Pa,5min 变化 <5%;分体结构,安装便捷;免清洗维护工作状态时加热保持干燥,非工作状态时保持密封;采样总管材料选用不锈钢或聚四氟乙烯;管线外壁加装保温套或加热器,加热温度控制在 120-180℃。

2、挥发性有机物分析仪(非甲烷总烃、苯、甲苯、二甲苯等)

仪 器:在线气相色谱仪
型 号:在线气相色谱仪(测甲烷、总烃、非甲烷总烃、苯、甲苯、二甲苯)
测量原理:气相色谱分析技术

(1)测量原理:气相色谱分析技术
非甲烷总烃+苯、甲苯、二甲苯表采用高温伴热三阀四柱并联反吹色谱分离技术,可以自动测量和分析甲烷、总烃、苯、甲苯、二甲苯的含量,其主要技术就是在非甲烷总烃仪表上增加苯系物测量模块。

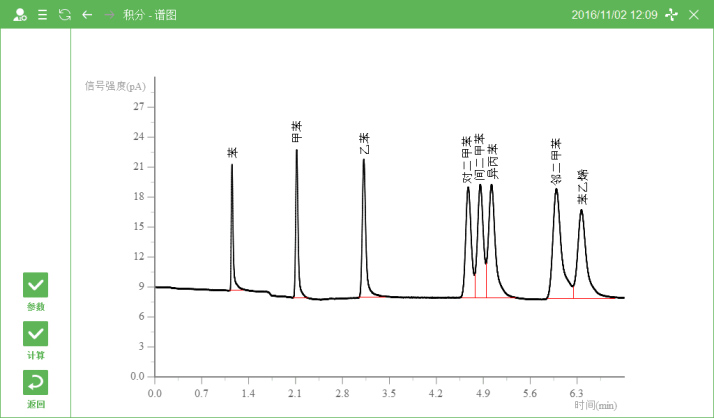

苯系物分析谱图
苯系物分析谱图
分析仪检测流程、苯系物注样和分析、苯、甲苯、二甲苯系物反吹
分析仪检测流程同非甲烷总烃步骤一样。

(2)技术指标

项目 指标
量程 甲烷  (0~200) mg/m3(以碳计 )
非甲烷总烃(0~200) mg/m3(以碳计 )
苯、甲苯、二甲苯(0-20)mg/m3(以碳计 )
基线噪声 ≤2×10-13 A
基线漂移 ≤5×10-13A/30min
检测限 ≤5×10-10g/s (甲烷)
方法检出限 非甲烷总烃0.05ppm(以碳计)
苯、甲苯、二甲苯:0.1 ppm(以碳计)
分析周期 甲烷/总烃/非甲烷总烃1 min~3 min(可调)
苯、甲苯、二甲苯10 min~15 min(可调)
定性重复性 <3%
定量重复性 <3%
零点漂移 ≤±2%%F.S.
量程漂移 ≤±2%%F.S.
电源规格 220 VAC 50 Hz 500 W
工作环境 温度5~35ºC,湿度20~90% RH
仪器尺寸 19英寸标准机箱,高度6U
色谱柱 甲烷:Porapak Q 填充柱
苯、甲苯、二甲苯:毛细管柱
压力控制 EPC控制
检测器 FID 检测器
检测器保护 自动点火、灭火自动切断燃气和载气

3、气源发生装置

机架式氢气发生器特点:
内置单片机计算机智能控制,全中文液晶显示,自动补水,自动显示流量,流量可根据用量自动调节。
仪器内部采用全封闭设计,相比传统碱液型氢气发生器大限度的避免了碱液的危害。
内置完善的智能保护措施,超压、超流量等都能完善的保护,有通讯。

技术参数:

性能 参数
氢气流量 500ml/min
氢气纯度 99.999%以上
氢气压力 0.4MPa
消耗功率 250W
氢气露点 -40°C
工作条件 环境温度1-40°C,湿度<80%,
供电 220V  50Hz
尺寸规格 450×430×222(长*宽*高,毫米)
重量(公斤) 15Kg

安全说明:氢气发生器产生的氢气流量小于500ml/min,压力小于0.3Mpa,纯度99.999%,不足以发生爆炸;

机架式零气发生器特点:
高效催化:采用高温催化氧化技术,以多种贵金属材料做催化剂。将烃类物质完全氧化生成二氧化碳和水,达到净化的目的。
洁净干燥:内置进口脱水膜和颗粒过滤装置,使产品气的露点降至-20℃以下,颗粒直径小于0.01微米。
内置单片计算机控制,全中文液晶显示,有完善的保护措施,有RS232接口与主机通讯。
可加装二氧化碳、氮氧化物及无机硫脱除装置。
可加装缓冲罐,用于推阀。

技术参数:

性能 参数
空气流量 0-5000ml/min
烃类含量 <10ppb
空气压力 0.1-0.6MPa(无内置空压机,依靠入口空气压力)
空气露点 <-20℃
颗粒 <0.01μm
工作条件 环境温度1-40°C,湿度<80%,
最大输出流量 5L/min
供电电源 220V±10%   50~60Hz
峰值功率 250W
尺寸规格 450×430×177(mm)
重量(公斤) 约18Kg

氢空一体机

性能 参数
电源电压 AC220V   50Hz
相对湿度 ≤90%
环境温度 15-40C°
噪音 ≤42分贝
额定功率 1000W
外形尺寸 6U
重量 约25KG

温压流子系统 / parameter
测量范围 0-800000m3/h (流量) 0-300℃(温度)
-10- +10kPa(压力) 0-40m/s(流速)
指示误差 ≤±1℃
响应时间 ≤5S
监测方法 皮托管法测流量,PT100测量温度,压力传感器法,差压法.
用电量(KVA 0.1
输出信号型式 4-20mA
