T/HEBQIA
团体标 准
T/HEBQIA 017—2021
单端插入式氨气在线监测系统通用技术条件
General specification for single end plug in ammonia on line monitoring system
2021 - 08 - 09 发布
2021 -08- 09 实施
河北省质量信息协会 发
布T/HEBQIA 017— 2021
I
目次
前言....................................................................................................................................................................... II
1范围................................................................................................................................................................... 3
2规范性引用文件............................................................................................................................................... 3
3术语和定义....................................................................................................................................................... 3
4型号................................................................................................................................................................... 3
5要求................................................................................................................................................................... 4
5.1外观要求................................................................................................................................................... 4
5.2功能要求................................................................................................................................................... 4
5.3性能要求................................................................................................................................................... 4
5.4安全要求................................................................................................................................................... 4
5.5环境适应性要求....................................................................................................................................... 5
5.6显示部件................................................................................................................................................... 5
5.7防护等级要求........................................................................................................................................... 6
6试验方法........................................................................................................................................................... 6
6.1试验仪器设备........................................................................................................................................... 6
6.2试验条件................................................................................................................................................... 6
6.3外观检查................................................................................................................................................... 7
6.4功能正常性试验....................................................................................................................................... 7
6.5监测性能................................................................................................................................................... 7
6.6安全试验................................................................................................................................................... 8
6.7环境适应性............................................................................................................................................... 9
6.8显示部件................................................................................................................................................. 10
6.9防护等级检查......................................................................................................................................... 10
7检验规则......................................................................................................................................................... 10
7.1检验分类................................................................................................................................................. 10
7.2出厂检验................................................................................................................................................. 10
7.3型式检验................................................................................................................................................. 10
8标志、包装、运输和贮存............................................................................................................................. 10
8.1标志......................................................................................................................................................... 10
8.2包装......................................................................................................................................................... 11
8.3运输......................................................................................................................................................... 11
8.4贮存......................................................................................................................................................... 11T/HEBQIA 017— 2021
II前言
本文件按照GB/T 1.1—2020《标准化工作导则
第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由青岛宏瑞德环保科技有限公司提出。
本文件由河北省质量信息协会归口。
本文件起草单位：青岛宏瑞德环保科技有限公司、河北省质量信息协会、石家庄国创明慧物联网科技有限公司。
本文件主要起草人：陈新宇、刘妮娜、王明甲、王建东、苏伟学。
本文件首次发布。T/HEBQIA 017— 20213
单端插入式氨气在线监测系统通用技术条件
1 范围
本文件规定了单端插入式氨气在线监测系统（以下简称“监测系统”）的要求、试验方法、检验规
则、标志、包装、运输和贮存。
本文件适用于工业园区的单端插入式氨气在线监测系统。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T2423.1
电工电子产品环境试验
第2部分：试验方法
试验A：低温
GB/T2423.2
电工电子产品环境试验
第2部分：试验方法
试验B：高温
GB/T2423.3
电工电子产品环境试验
第2部分：试验方法
试验Cab：恒定湿热试验
GB/T2423.7
环境试验 第2部分：试验方法 试验Ec：粗率操作造成的冲击(主要用于设备型样品)
GB/T2423.10 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动(正弦)
GB/T2829—2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB 3836.4 爆炸性环境第4部分：由本质安全型“i"保护的设备
GB/T 4208-2017 外壳防护等级（IP代码）
GB 4793.1—2007测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
GB/T6587—2012电子测量仪器通用规范
GB/T13384 机电产品包装通用技术条件
GB/T14093.4 机械产品环境技术要求 工业腐蚀环境
GB/T31162 地面气象观测场（室）防雷技术规范
3术语和定义
本文件没有需要界定的术语和定义。
4型号
监测系统的型号标识方法如下：
HRD - NH3 - □
示例：单端插入式氨气在线监测系统的产品编号为 1000，其型号表示为：HRD-NH3 -1000。
产品编号
监测系统产品代号T/HEBQIA 017— 2021
5 要求
5.1 外观要求
5.1.1所有铭牌及标志应清楚、牢固。
5.1.2产品表面应完好无损，无明显缺陷，外壳或外罩应耐腐蚀、密封性能良好、防尘、防雨。各零
部件连接可靠，各操作键、按钮使用灵活，定位准确。
5.1.3 主机面板应显示清晰，涂色牢固，字符、标识易于识别，不应有影响读数的缺陷。
5.2 功能要求
监测系统应具有下列功能：
a)24 h 连续在线监测；
b)能够显示和设置系统时间；
c)能够显示仪器内部工作状态的参数信息；
d)能够显示实时数据，并具有记录存储 30d 以上的有效数据，和备查询历史数据的功能；
e)能够进行温度调节；
f)具有中文数据采集和控制软件；
g)数据自动存储，断电后自动恢复；
h)能够对监测数据实时采集、存储、计算，并可通过有线或无线方式传输到控制室。
5.3 性能要求
5.3.1 示值误差
监测系统示值误差应不大于满量程的5%。
5.3.2 示值重复性
监测系统示值重复性应≤2%FS。
5.3.3 稳定性
5.3.3.1 零点漂移
零点漂移在1 h内应≤2%FS。
5.3.3.2 量程漂移
量程漂移在1 h内应≤5%FS。
5.3.4 最小检测限
监测系统的最小检测限为0.1 mg/m3。
5.4 安全要求
5.4.1 要求说明
5.4.2～5.4.4只对监测系统的电气安全提出要求，其他通用安全要求应按照GB 4793.1相关条款执行。
5.4.2 绝缘电阻T/HEBQIA017 —2021
5.4.2.1未经受潮预处理的监测系统，带电部件和易触及部位之间的绝缘电阻不应小于 10MΩ。
5.4.2.2经受潮预处理的监测系统，带电部件和易触及部位之间的绝缘电阻不应小于 5 MΩ。
5.4.3 介电强度
经受潮预处理的检漏仪，带电部件和易触及部件之间在介电强度试验(50 Hz正弦交流电压1.5 kV)
中不应出现击穿和飞弧现象。
5.4.4 泄漏电流
监测系统的泄漏电流不应大于3.5 mA。
5.4.5 防爆要求
监测系统防爆性能应符合GB 3836.4的有关规定。
5.4.6 防雷要求
监测系统防雷性能应符合GB/T 31162的有关规定。
5.4.7 防腐蚀要求
监测系统防腐蚀性能应符合GB/T 14093.4中对于户内型轻腐蚀环境产品的有关规定。
5.5 环境适应性要求

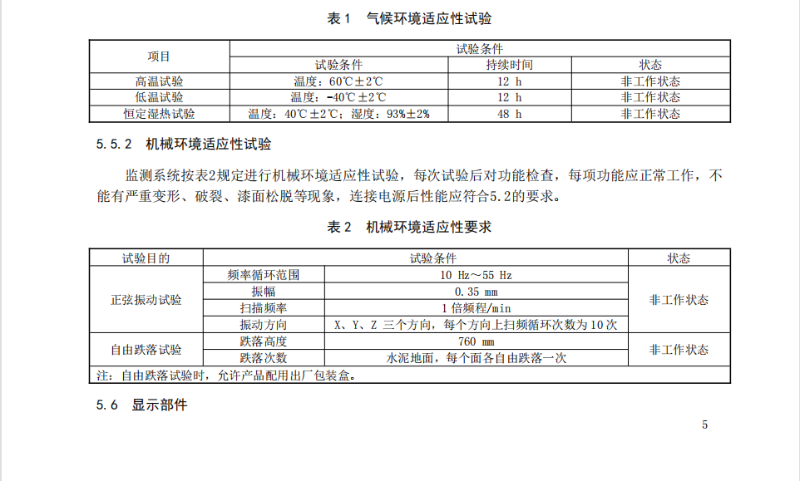

5.5.1 气候环境适应性试验
按表1的规定对监测系统进行气候环境适应性试验， 试验后不能有严重变形、破裂、漆面松脱等现
象，连接电源后性能应符合5.2的要求。
式

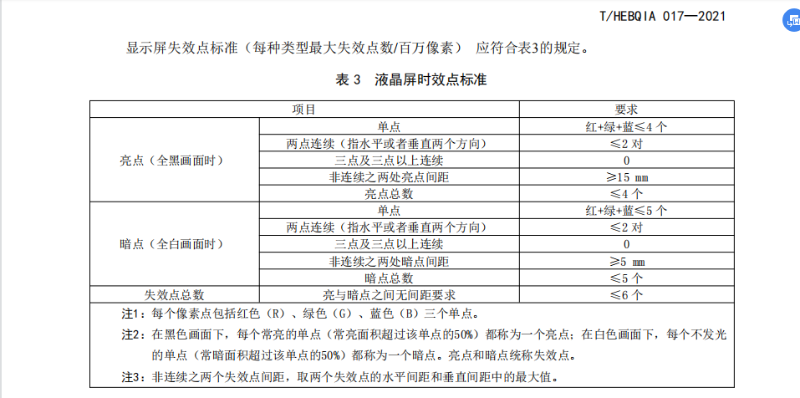

5.7 防护等级要求
监测系统的防护等级应符合GB/T 4208-2017中IP65等级的要求。
6 试验方法
6.1 试验仪器设备
试验仪器设备要求：
a)标准气体：与监测系统所检测的气体种类相同的 NH3 标准物质。气体标准物质相对不确定度不大于 5%(k=2)；
b)漏率校准仪, 泄漏率：应能覆盖被测监测系统的全量程，准确度为±10%；
c)兆欧表(或绝缘电阻表)：输出电压 500 V,准确度等级 10 级；
d)交流耐压试验仪：输出电压 0kV～2 kV，准确度等级 10 级；
e)泄漏电流测量仪：测量范围 0mA～20 mA，准确度等级 5 级；
f)秒表：分度值不大于 0.1 s。

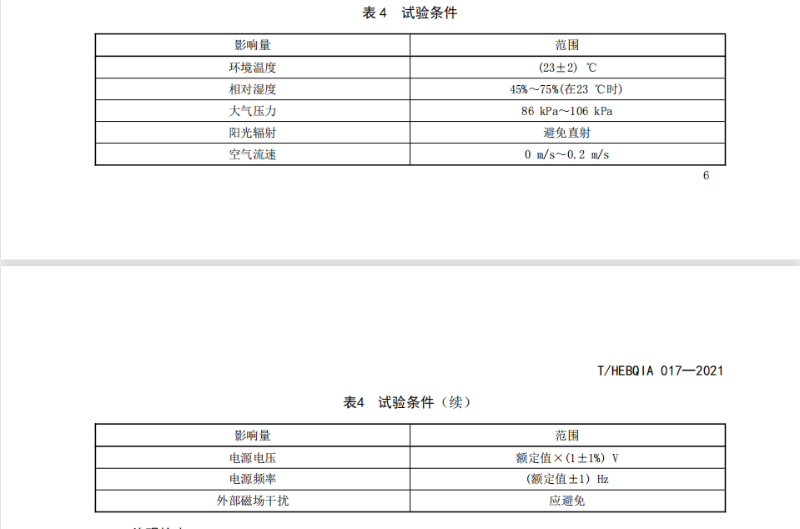

6.2 试验条件
6.3 外观检查
以目视的方法检查。
6.4 功能正常性试验
监测系统接通电源，检查功能是否正常、显示部分是否有相应显示；检查监测系统系统是否正常工
作。
6.5 监测性能

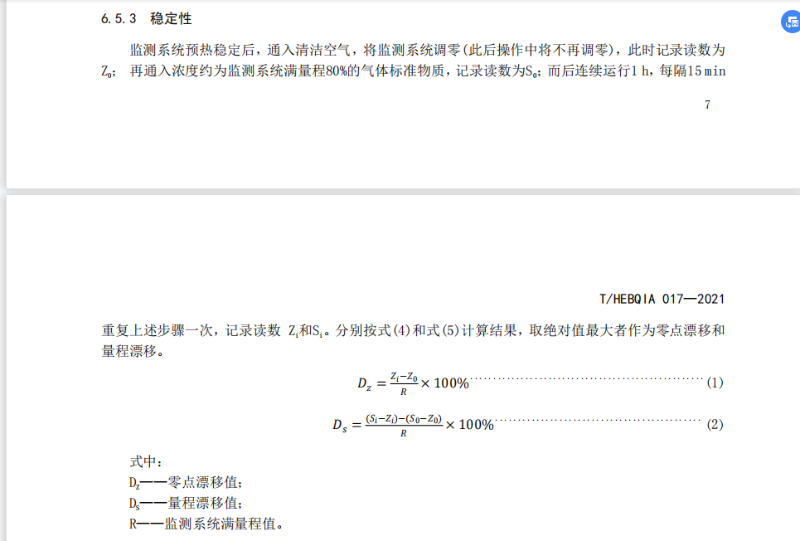

6..5.4 最小检出限
浓度型监测系统，从零值开始逐渐增大通入气体的浓度直到监测系统有响应，此时通入的气体浓度
即为监测系统的最小检出限。
